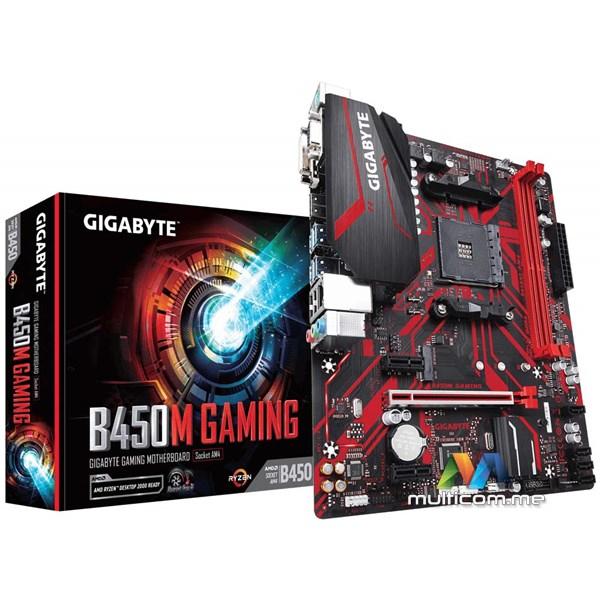

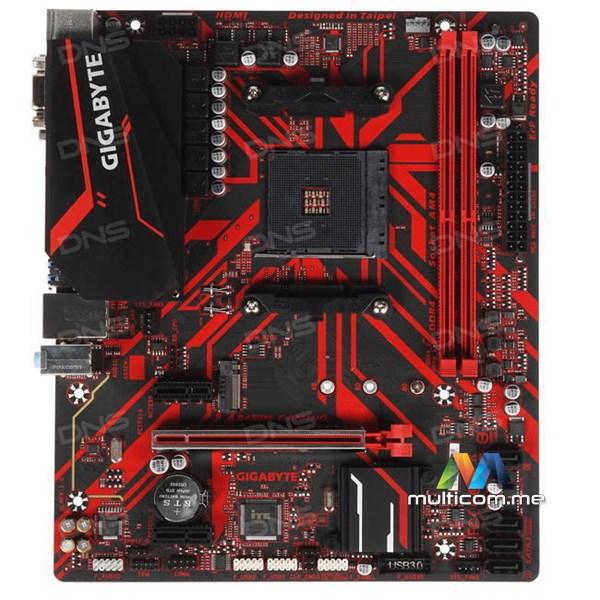

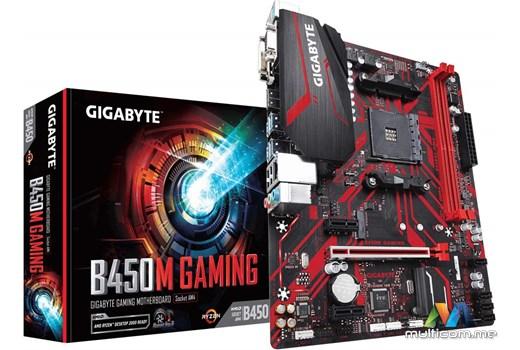

Gigabyte B450M GAMING Maticna ploca

",serif"="">

• CPU

1. 1. AM4 utičnica: podrška za AMD Ryzen ™ 2. generacije / Ryzen ™ sa Radeon ™ Vega grafikom / Athlon ™ sa Radeon ™ Vega Graphics / Ryzen ™ procesorima 1. generacije

(Molimo pogledajte „Lista podrške za CPU“ za više informacija.)

• Chipset

1. 1. AMD B450

• Memorija

1. 1. 2 x DDR4 DIMM utičnice koje podržavaju do 32 GB sistemske memorije

1. 2. Dvostruka arhitektura memorije kanala

1. 3. Podrška za DDR4 3600 (OC) / 3466 (OC) / 3200 (OC) / 2933/2667/2400/2133 MHz memorijske module

1. 4. Podrška za memorijske module DIMM 1Rx8 / 2Rx8 memorije ECC bez punjenja (rade u režimu koji nije ECC)

1. 5. Podrška za memorijske module DIMM 1Rx8 / 2Rx8 / 1Rx16 koji nisu u ECC-u

1. 6. Podrška za memorijske module Extreme Memory Profile (XMP)

(Molimo pogledajte „Lista podrške za memoriju“ za više informacija.)

• Ugrađena grafika

Integrirani grafički procesor:

1. 1. 1 x D-Sub priključak, koji podržava maksimalnu rezoluciju 1920x1200 @ 60 Hz

1. 2. 1 x DVI-D priključak, koji podržava maksimalnu rezoluciju 1920x1200 @ 60 Hz
      * DVI-D priključak ne podržava D-Sub vezu putem adaptera.

1. 3. 1 x HDMI priključak, koji podržava maksimalnu rezoluciju 4096x2160 @ 60 Hz
      * Podrška za HDMI 2.0 verziju i HDCP 2.2.
      * Stvarna podrška može varirati od procesora.

Maksimalna zajednička memorija od 2 GB

• Audio

1. 1. Realtek ® ALC887 kodek

1. 2. Audio visoke rezolucije

1. 3. 2/4 / 5.1 / 7.1-kanalni
      * Da biste konfigurirali 7.1-kanalni zvuk, morate koristiti audio modul HD prednje ploče i omogućiti višekanalnu audio funkciju putem audio drajvera.

1. 4. Podrška za S / PDIF izlaz

• LAN

1. 1. Realtek ® GbE LAN čip (10/100/1000 Mbit)

• Prostori za proširenje

1. 1. 1 x PCI Express x16 utor, radi na x16
      (PCIEX16 utor je u skladu sa PCI Express 3.0 standardom.)

1. 2. 2 x PCI Express x1 utor
      (PCI Express x1 utor je u skladu sa PCI Express 2.0 standardom.)

• Storage Interface

1. 1. 1 x M.2 priključak (Socket 3, tipka M, tip 2242/2260/2280 SATA i PCIe x4 / x2 * SSD podrška)
      * Podržava samo M.2 SATA SSD-ove kada se koristi AMD 7. generacija A-serije ili Athlon ™ procesor .

1. 2. 4 x SATA 6Gb / s konektori

1. 3. Podrška za RAID 0, RAID 1 i RAID 10

• USB

Čipset:

1. 1. 2 x USB 3.1 Gen 1 priključka dostupna preko unutarnjeg USB zaglavlja

1. 2. 6 x USB 2.0 / 1.1 priključci (2 priključka na stražnjoj ploči, 4 priključka dostupna preko unutarnjih USB zaglavlja)

CPU:

1. 3. 4 x USB 3.1 Gen 1 priključka na stražnjoj ploči

• Unutrašnji I / O konektori

1. 1. 1 x 24-pinski ATX glavni priključak za napajanje

1. 2. 1 x 8-polni ATX 12V priključak za napajanje

1. 3. 1 x zaglavlje CPU ventilatora

1. 4. 2 x zaglavlja ventilatora sistema

1. 5. 1 x M.2 priključak 3 utičnice

1. 6. 4 x SATA 6Gb / s konektori

1. 7. 1 x zaglavlje prednje ploče

1. 8. 1 x zvučno zaglavlje na prednjoj ploči

1. 9. 1 x S / PDIF Izlazno zaglavlje

1. 10. 1 x CPU hladnjak LED traka / RGB zaglavlje LED trake

1. 11. 1 x USB 3.1 Gen 1 zaglavlje

1. 12. 2 x USB 2.0 / 1.1 zaglavlja

1. 13. 1 x zaglavlje modula pouzdane platforme (TPM) (2x10 pin, samo za GC-TPM2.0 modul)

1. 14. 1 x zaglavlje zvučnika

1. 15. 1 x zaglavlje serijskog porta

1. 16. 1 x Clear CMOS skakač

1. 17. 1 x protuprovalna glava šasije

• Konektori na zadnjoj ploči

1. 1. 1 x PS / 2 priključak za tastaturu

1. 2. 1 x PS / 2 priključka za miš

1. 3. 1 x D-Sub priključak

1. 4. 1 x DVI-D priključak

1. 5. 1 x HDMI priključak

1. 6. 4 x USB 3.1 Gen 1 priključka

1. 7. 2 x USB 2.0 / 1.1 priključka

1. 8. 1 x RJ-45 priključak

1. 9. 3 x audio priključnice

• I / O kontroler

1. 1. iTE ® I / O upravljački čip

• Nadgledanje klima uređaja

1. 1. Detekcija napona

1. 2. Otkrivanje temperature

1. 3. Detekcija brzine ventilatora

1. 4. Upozorenje o pregrijavanju

1. 5. Upozorenje o grešci ventilatora

1. 6. Kontrola brzine ventilatora
      * Da li je podržana funkcija kontrole brzine ventilatora ovisit će o hladnjaku kojeg instalirate.

• BIOS

1. 1. 1 x 128 Mbit bljeskalica

1. 2. Upotreba licenciranog AMI UEFI BIOS-a

1. 3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

• Jedinstvene karakteristike

1. 1. Podrška za APP centar
      * Dostupne aplikacije u APP centru mogu se razlikovati od modela matične ploče. Podržane funkcije svake aplikacije mogu se razlikovati ovisno o specifikacijama matične ploče.
      3D OSD
      @BIOS
      AutoGreen
      Cloud Station
      EasyTune
      Brzo pokretanje
      igre Pojačanje
      ON / OFF Punjenje
      RGB Fusion
      Smart Backup
      Smart tipkovnica
      Smart TimeLock
      Smart HUD
      Smart Survey
      Informacije o sistemu preglednik
      USB Blocker

1. 2. Podrška za Q-Flash

1. 3. Podrška za Xpress Install

• Paket softvera

1. 1. Internet sigurnost Norton ® (OEM verzija)

1. 2. Realtek ® 8118 alat za kontrolu propusne širine LAN-a za igre

• Operativni sistem

1. 1. Podrška za Windows 10 64-bitni

1. 2. Podrška za Windows 7 64-bitni
      * Da biste podržali Windows 7 64-bitni, morate instalirati AMD Pinnacle Ridge & Summit Ridge CPU.
      * Prenesite "Windows USB alat za instalaciju" s web stranice GIGABYTE i instalirajte ga prije instaliranja Windows 7.

• Faktor forme

1. 1. Micro ATX Form faktor; 24.4cm x 20.5cm
