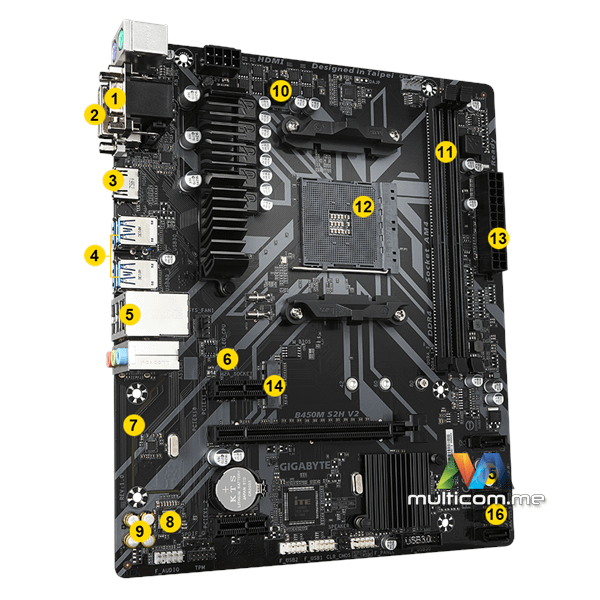

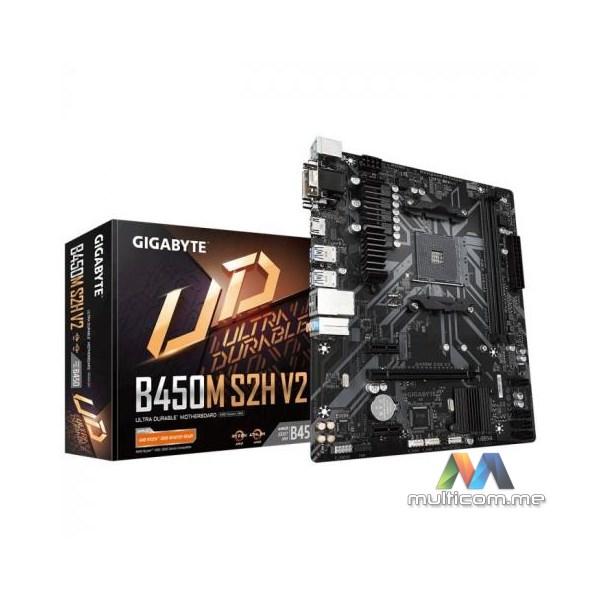

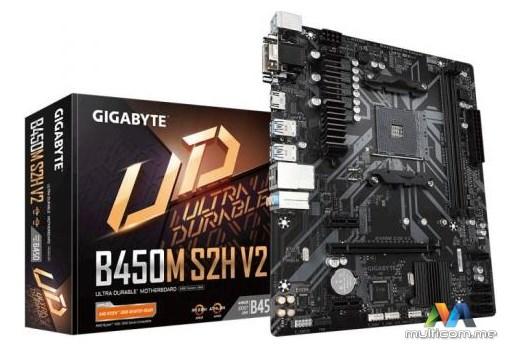

Gigabyte B450M S2H V2 Maticna ploca

• CPU

1. 1. Podnožje AM4: Podržava AMD Ryzen ™ 5000 seriju / 3. generacija Ryzen ™ / 2. generacija Ryzen ™ / 1. generacija Ryzen ™ / 2. generacija Ryzen ™ s Radeon ™ Vega Graphics / 1. generacija Ryzen ™ s Radeon ™ Vega Graphics / Athlon ™ s Radeon ™ Vega grafički procesori

(Molimo pogledajte "Popis podrške za CPU" za više informacija.)

• Čipset

1. 1. AMD B450

• Memorija

1. 1. 2 x DDR4 DIMM utičnice koje podržavaju do 64 GB (32 GB jedan DIMM kapacitet) sistemske memorije

1. 2. Dvokanalna arhitektura memorije

1. 3. Podrška za DDR4 3600 (OC) / 3466 (OC) / 2933/2667/2400/2133 MHz memorijske module

1. 4. Podrška za ECC nebuferirane DIMM 1Rx8 / 2Rx8 memorijske module (rade u ne-ECC načinu)

1. 5. Podrška za ne-ECC nebuferirane DIMM 1Rx8 / 2Rx8 / 1Rx16 memorijske module

1. 6. Podrška za memorijske module Extreme Memory Profile (XMP)

(Molimo pogledajte "Popis podrške za memoriju" za više informacija.)

• Onboard Graphics

Integrisani grafički procesor:

1. 1. 1 x D-Sub port, koji podržava maksimalnu rezoluciju 1920x1200 @ 60 Hz

1. 2. 1 x DVI-D port, podržava maksimalnu rezoluciju 1920x1200 @ 60 Hz
      * DVI-D port ne podržava D-Sub vezu preko adaptera.

1. 3. 1 x HDMI port, podržava maksimalnu rezoluciju 4096x2160 @ 60 Hz (Napomena)
      * Podrška za HDMI 2.0 verziju i HDCP 2.2. (Bilješka)

Maksimalna zajednička memorija od 16 GB

(Napomena) Stvarna podrška može se razlikovati u zavisnosti od procesora.

• Audio

1. 1. Realtek ® ALC887 kodek

1. 2. High Definition Audio

1. 3. 2/4 / 5.1 / 7.1-kanalni
      * Da biste konfigurirali 7.1-kanalni zvuk, morate otvoriti audio softver i odabrati Napredne postavke uređaja> Uređaj za reprodukciju da biste prvo promijenili zadanu postavku. Molimo posjetite GIGABYTE-ovu web stranicu za detalje o konfiguriranju audio softvera.

1. 4. Podrška za S / PDIF izlaz

• LAN

1. 1. Realtek ® GbE LAN čip (1000/100 Mbit)

• Prorezi za proširenje

1. 1. 1 x PCI Express x16 utor, radi na x16
      (PCIEX16 utor odgovara PCI Express 3.0 standardu.)

1. 2. 2 x PCI Express x1 utora
      (PCI Express x1 utor odgovara PCI Express 2.0 standardu.)

• Storage Interface

1. 1. 1 x M.2 konektor (utičnica 3, ključ M, tip 2242/2260/2280 SATA i PCIe x4 / x2 * (Napomena) podrška za SSD)
      * Stvarna podrška može se razlikovati u zavisnosti od procesora.

1. 2. 4 x SATA 6Gb / s konektora

1. 3. Podrška za RAID 0, RAID 1 i RAID 10

(Napomena) Podržava samo M.2 SATA SSD-ove kada koristite AMD Athlon ™ -seriju / 7. generaciju A-serije ili Athlon ™ X4 APU.

• USB

Čipset:

1. 1. 2 x USB 3.1 Gen 1 porta dostupna kroz interno USB zaglavlje

1. 2. 6 x USB 2.0 / 1.1 portova (2 porta na zadnjoj ploči, 4 porta dostupna putem internih USB zaglavlja)

CPU:

1. 3. 4 x USB 3.1 Gen 1 porta na zadnjoj ploči

• Interni I / O konektori

1. 1. 1 x 24-pinski ATX glavni konektor za napajanje

1. 2. 1 x 8-pinski ATX 12V konektor za napajanje

1. 3. 1 x zaglavlje CPU ventilatora

1. 4. 1 x zaglavlje sistemskog ventilatora

1. 5. 1 x priključak M.2 utičnice 3

1. 6. 4 x SATA 6Gb / s konektora

1. 7. 1 x zaglavlje na prednjoj ploči

1. 8. 1 x audio zaglavlje na prednjoj ploči

1. 9. 1 x S / PDIF izlazno zaglavlje

1. 10. 1 x CPU hladnjak LED traka / RGB LED traka zaglavlje

1. 11. 1 x USB 3.1 Gen 1 zaglavlje

1. 12. 2 x USB 2.0 / 1.1 zaglavlja

1. 13. 1 x zaglavlje modula pouzdane platforme (TPM) (2x6 pina, samo za GC-TPM2.0_S modul)

1. 14. 1 x zaglavlje zvučnika

1. 15. 1 x Clear CMOS kratkospojnik

1. 16. 1 x zaglavlje za uljez u šasiju

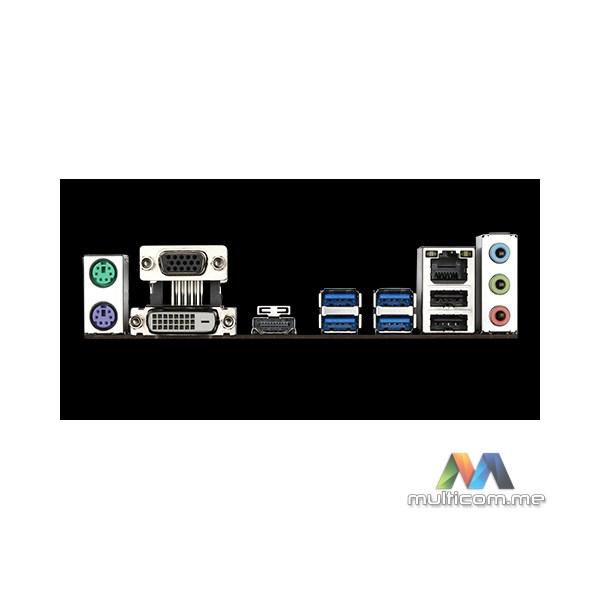

• Konektori na zadnjoj ploči

1. 1. 1 port za tastaturu PS / 2

1. 2. 1 x PS / 2 port za miš

1. 3. 1 x D-Sub port

1. 4. 1 x DVI-D port

1. 5. 1 x HDMI port

1. 6. 4 x USB 3.1 Gen 1 porta

1. 7. 2 x USB 2.0 / 1.1 porta

1. 8. 1 x RJ-45 port

1. 9. 3 x audio priključka

• I / O kontroler

1. 1. iTE ® I / O Controller Chip

• Nadzor H / W

1. 1. Detekcija napona

1. 2. Detekcija temperature

1. 3. Otkrivanje brzine ventilatora

1. 4. Upozorenje o pregrijavanju

1. 5. Upozorenje o kvaru ventilatora

1. 6. Kontrola brzine ventilatora
      * Hoće li funkcija kontrole brzine ventilatora biti podržana, ovisit će o hladnjaku koji instalirate.

• BIOS

1. 1. 1 x 128 Mbit blic

1. 2. Upotreba licenciranog AMI UEFI BIOS-a

1. 3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

• Jedinstvene karakteristike

1. 1. Podrška za APP Center
      * Dostupne aplikacije u APP Centeru mogu se razlikovati ovisno o modelu matične ploče. Podržane funkcije svake aplikacije mogu se također razlikovati ovisno o specifikacijama matične ploče.
      @BIOS
      EasyTune
      Fast Boot
      Game Boost
      UKLJUČENO / ISKLJUČENO Punjenje
      RGB Fusion
      Smart Backup
      Preglednik informacija o sistemu

1. 2. Podrška za Q-Flash

1. 3. Podrška za Xpress Install

• Priloženi softver

1. 1. Norton ® Internet Security (OEM verzija)

1. 2. Uslužni program za kontrolu propusnosti LAN-a Realtek ® 8118 Gaming LAN

• Operativni sistem

1. 1. Podrška za Windows 10 64-bit

• Faktor oblika

1. 1. Mikro ATX faktor oblika; 24,4 cm x 20,5 cm
