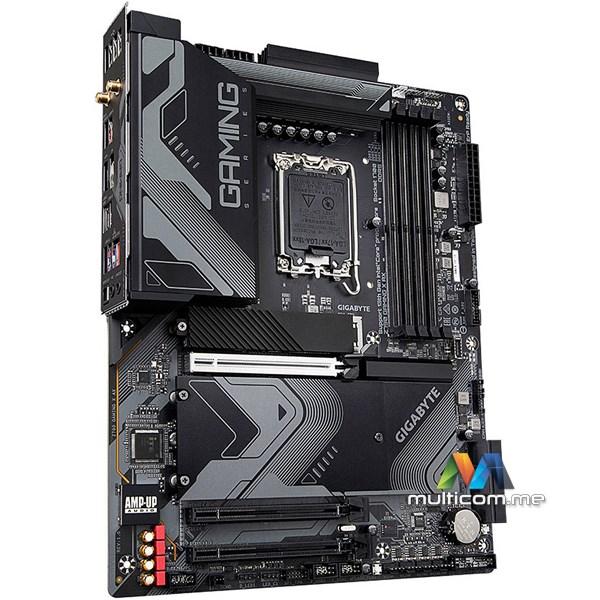

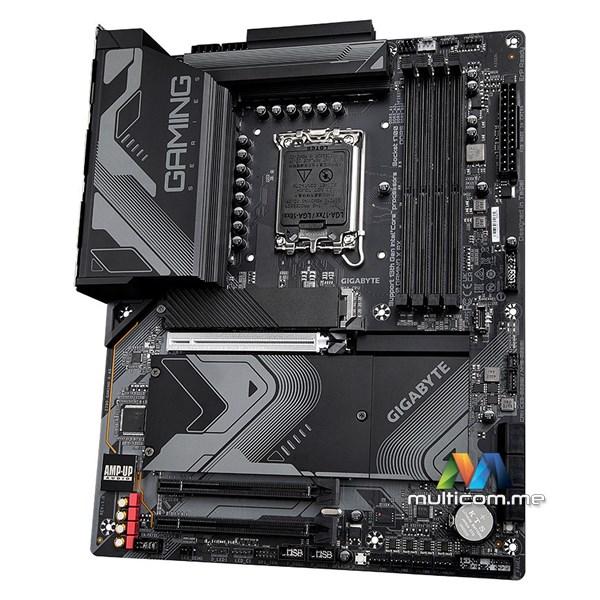

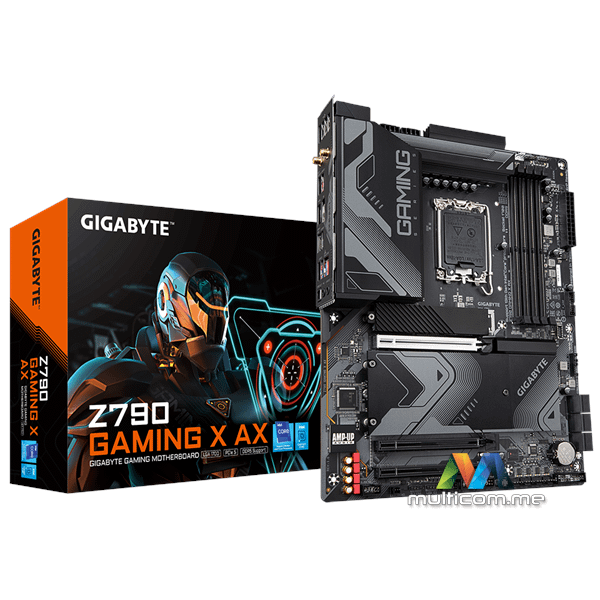

Gigabyte Z790 GAMING X AX Maticna ploca

• CPU

1. 1. LGA1700 socket: Podrška za 13. i 12. generaciju Intel® Core ™, Pentium® Gold i Celeron® procesora

1. 2. L3 keš memorija zavisi od CPU-a

(Molimo pogledajte "Lista podrške za procesore" za više informacija.)

• Čipset

1. 1. Intel® Z790 Express čipset

• Memorija

1. 1. Podrška za DDR5 7600(OC) /7400(OC) /7200(OC) /7000(OC) /6800(OC) /6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800( OC) / 5600(OC) / 5400(OC) / 5200(OC) / 4800 / 4000 memorijski moduli

1. 2. 4 x DDR DIMM utičnice koje podržavaju do 128 GB (32 GB pojedinačni DIMM kapacitet) sistemske memorije

1. 3. Dvokanalna memorijska arhitektura

1. 4. Podrška za ECC Un-baffered DIMM 1Rx8/2Rx8 memorijske module (rade u ne-ECC modu)

1. 5. Podrška za ne-ECC DIMM 1Rx8/2Rx8/1Rx16 memorijske module bez baferova

1. 6. Podrška za memorijske module Extreme Memory Profile (XMP).

(Molimo pogledajte "Lista podrške za memoriju" za više informacija.)

• Onboard Graphics

Integrisani grafički procesor-Intel® HD Graphics podrška:

1. 1. 1 x HDMI port, podržava maksimalnu rezoluciju od 4096x2160@60 Hz
      * Podrška za HDMI 2.0 verziju i HDCP 2.3.

1. 2. 1 x DisplayPort, podržava maksimalnu rezoluciju od 4096x2304@60
      * Podrška za DisplayPort 1.2 verziju i HDCP 2.3

(Grafičke specifikacije mogu se razlikovati ovisno o podršci za CPU.)

• Audio

1. 1. Realtek® Audio KODEK

1. 2. Audio visoke definicije

1. 3. 2/4/5.1/7.1-channel
      * Funkcionalnost audio priključka možete promijeniti pomoću audio softvera. Da biste konfigurisali 7.1-kanalni zvuk, pristupite audio softveru za audio postavke.

1. 4. Podrška za S/PDIF izlaz

• LAN

1. 1. Realtek ® 2.5GbE LAN čip (2.5 Gbps/1 Gbps/100 Mbps)

• Bežični komunikacijski modul

Intel ® Wi-Fi 6E AX211

1. 1. WIFI a, b, g, n, ac, ax, podržava 2,4/5/6 GHz frekvencijski opseg

1. 2. BLUETOOTH 5.3

1. 3. Podrška za bežični standard 11ax 160MHz i brzinu prijenosa podataka do 2,4 Gbps
      * Stvarna brzina prijenosa podataka može varirati ovisno o okruženju i opremi.

• Slotovi za proširenje

CPU:

1. 1. 1 x PCI Express x16 slot, podržava PCIe 5.0 i radi na x16 (PCIEX16)
      * Za optimalne performanse, ako treba da se instalira samo jedna PCI Express grafička kartica, obavezno je instalirajte u PCIEX16 slot.

Čipset:

1. 2. 1 x PCI Express x16 slot, podržava PCIe 4.0 i radi na x4 (PCIEX4_1)

1. 3. 1 x PCI Express x16 slot, podržava PCIe 3.0 i radi na x4 (PCIEX4_2)

• Storage Interface

CPU:

1. 1. 1 x M.2 konektor (Utičnica 3, M ključ, tip 22110/2280 PCIe 4.0 x4/x2 SSD podrška) (M2A_CPU)

Čipset:

1. 2. 2 x M.2 konektora (Utičnica 3, M ključ, tip 22110/2280 PCIe 4.0 x4/x2 SSD podrška) (M2P_SB, M2Q_SB)

1. 3. 1 x M.2 konektor (utičnica 3, M ključ, tip 22110/2280 SATA i podrška za PCIe 4.0 x4/x2 SSD) (M2M_SB)

1. 4. 6 x SATA 6Gb/s konektora
      * Pogledajte "2-8 internih konektora" za napomene o instalaciji za M.2 i SATA konektore.

RAID 0, RAID 1, RAID 5 i RAID 10 podrška za NVMe SSD uređaje za pohranu
RAID 0, RAID 1, RAID 5 i RAID 10 podrška za SATA uređaje za pohranu

• USB

Čipset:

1. 1. 1 x USB Type-C ® port na zadnjoj ploči, sa podrškom za USB 3.2 Gen 2x2

1. 2. 1 x USB Type-C ® port sa podrškom za USB 3.2 Gen 2, dostupan preko internog USB zaglavlja

1. 3. 2 x USB 3.2 Gen 2 Type-A porta (crveni) na zadnjoj ploči

1. 4. 5 x USB 3.2 Gen 1 portova (3 porta na zadnjoj ploči, 2 porta dostupna preko internog USB zaglavlja)

Čipset+2 USB 2.0 čvorišta:

1. 5. 8 x USB 2.0/1.1 portova (4 porta na zadnjoj ploči, 4 porta dostupna preko internih USB zaglavlja)

• Interni I/O konektori

1. 1. 1 x 24-pinski ATX glavni konektor za napajanje

1. 2. 2 x 8-pinski ATX 12V konektor za napajanje

1. 3. 1 x CPU zaglavlje ventilatora

1. 4. 1 x glava CPU ventilatora za vodeno hlađenje

1. 5. 3 x zaglavlja sistemskih ventilatora

1. 6. 1 x glava sistemskog ventilatora/vodenog hlađenja

1. 7. 2 x adresabilna zaglavlja LED trake

1. 8. 2 x RGB LED traka zaglavlja

1. 9. 4 x M.2 utičnica 3 konektora

1. 10. 6 x SATA 6Gb/s konektora

1. 11. 1 x zaglavlje prednje ploče

1. 12. 1 x audio header prednje ploče

1. 13. 1 x USB Type-C ® zaglavlje, sa podrškom za USB 3.2 Gen 2

1. 14. 1 x USB 3.2 Gen 1 header

1. 15. 2 x USB 2.0/1.1 zaglavlja

1. 16. 2 x konektora za Thunderbolt™ dodatne kartice

1. 17. 1 x zaglavlje modula pouzdane platforme (samo za GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 modul)

1. 18. 1 x Q-Flash Plus dugme

1. 19. 1 x dugme za resetovanje

1. 20. 1 x reset kratkospojnik

1. 21. 1 x Clear CMOS kratkospojnik

• Konektori zadnje ploče

1. 1. 4 x USB 2.0/1.1 porta

1. 2. 2 x SMA antenski konektor (2T2R)

1. 3. 2 x USB 3.2 Gen 2 Type-A porta (crveni)

1. 4. 1 x DisplayPort

1. 5. 1 x HDMI 2.0 port

1. 6. 3 x USB 3.2 Gen 1 porta

1. 7. 1 x USB Type-C ® port, sa podrškom za USB 3.2 Gen 2x2

1. 8. 1 x RJ-45 port

1. 9. 1 x optički S/PDIF izlazni konektor

1. 10. 2 x audio priključka

• I/O kontroler

1. 1. iTE ® I/O kontroler čip

• H/W Monitoring

1. 1. Detekcija napona

1. 2. Detekcija temperature

1. 3. Detekcija brzine ventilatora

1. 4. Detekcija protoka vodenog hlađenja

1. 5. Upozorenje o kvaru ventilatora

1. 6. Kontrola brzine ventilatora
      * Da li je podržana funkcija kontrole brzine ventilatora (pumpe) zavisiće od ventilatora (pumpe) koji instalirate.

• BIOS

1. 1. 1 x 256 Mbit flash

1. 2. Upotreba licenciranog AMI UEFI BIOS-a

1. 3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

• Jedinstvene karakteristike

1. 1. Podrška za GIGABYTE Control Center (GCC)
      * Dostupne aplikacije u GCC-u mogu se razlikovati u zavisnosti od modela matične ploče. Podržane funkcije svake aplikacije također mogu varirati ovisno o specifikacijama matične ploče.

1. 2. Podrška za Q-Flash

1. 3. Podrška za Q-Flash Plus

1. 4. Podrška za Smart Backup

• Softver u paketu

1. 1. Norton® Internet Security (OEM verzija)

1. 2. Softver za upravljanje LAN propusnošću

• Operativni sistem

1. 1. Podrška za Windows 11 64-bit

1. 2. Podrška za Windows 10 64-bit

• Form Factor

1. 1. ATX Form Factor; 30,5 cm x 24,4 cm
