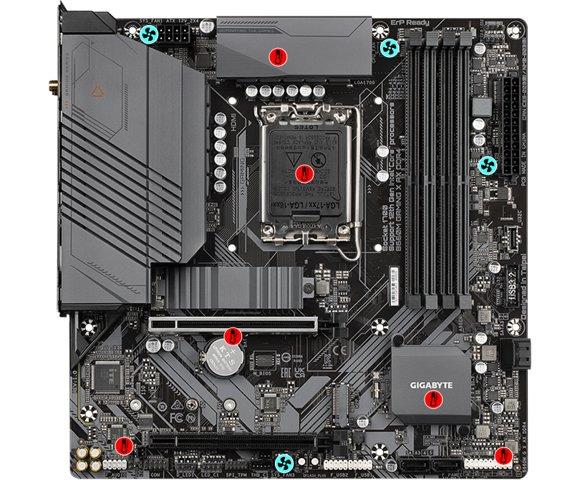

Gigabyte B660M GAMING X D4

• CPU

1. 1. LGA1700 socket: Podrška za 12. generaciju Intel® Core ™, Pentium® Gold i Celeron® procesore *

1. 2. L3 keš memorija zavisi od CPU-a

* Molimo pogledajte "Lista podrške za procesore" za više informacija.

• Čipset

1. 1. Intel® B660 Express čipset

• Memorija

1. 1. Podrška za DDR4 4400(OC)/ 4300(OC)/4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3666(OC) / 3600( OC) / 3466(OC) / 3400(OC) / 3333(OC) / 3300(OC) /3200/3000/2933/2666/2400/2133 MHz memorijski moduli

1. 2. 4 x DDR DIMM utičnice koje podržavaju do 128 GB (32 GB pojedinačni DIMM kapacitet) sistemske memorije

1. 3. Dvokanalna memorijska arhitektura

1. 4. Podrška za ECC Un-baffered DIMM 1Rx8/2Rx8 memorijske module (rade u ne-ECC modu)

1. 5. Podrška za ne-ECC DIMM 1Rx8/2Rx8/1Rx16 memorijske module bez baferova

1. 6. Podrška za memorijske module Extreme Memory Profile (XMP).

(Molimo pogledajte "Lista podrške za memoriju" za više informacija.)

• Onboard Graphics

Integrisani grafički procesor-Intel® HD Graphics podrška:

1. 1. 1 x HDMI port, podržava maksimalnu rezoluciju od 4096x2160@60 Hz
      * Podrška za HDMI 2.1 verziju i HDCP 2.3.
      ** Podržava izvorne HDMI 2.1 TMDS kompatibilne portove.

1. 2. 1 x DisplayPort, podržava maksimalnu rezoluciju od 4096x2304@60 Hz
      * Podrška za DisplayPort 1.2 verziju i HDCP 2.3

(Grafičke specifikacije mogu se razlikovati ovisno o podršci za CPU.)

• Audio

1. 1. Realtek® Audio KODEK

1. 2. Audio visoke definicije

1. 3. 2/4/5.1/7.1-kanalni
      * Da biste konfigurisali 7.1-kanalni zvuk, morate otvoriti audio softver i odabrati Napredne postavke uređaja > Uređaj za reprodukciju da biste prvo promijenili zadanu postavku. Molimo posetite GIGABYTE-ovu veb lokaciju za detalje o konfigurisanju audio softvera.

1. 4. Podrška za S/PDIF izlaz

• LAN

1. 1. 2.5GbE LAN čip (2.5 Gbps/1 Gbps/100 Mbps)

• Slotovi za proširenje

1. 1. 1 x PCI Express x16 slot, radi na x16 (PCIEX16)
      * Za optimalne performanse, ako treba da se instalira samo jedna PCI Express grafička kartica, obavezno je instalirajte u PCIEX16 slot.
      (PCIEX16 slot je u skladu sa PCI Express 4.0 standardom.)

1. 2. 1 x PCI Express x16 slot, radi na x4 (PCIEX4)
      (PCIEX4 slot je u skladu sa PCI Express 3.0 standardom.)

• Multi-Graphic Technology

1. 1. Podrška za AMD Quad-GPU CrossFire™ i 2-Way AMD CrossFire™ tehnologije

• Storage Interface

CPU:

1. 1. 1 x M.2 konektor (Utičnica 3, M ključ, tip 2260/2280 PCIe 4.0 x4/x2 SSD podrška) (M2A_CPU)

Čipset:

1. 2. 1 x M.2 konektor (Utičnica 3, M ključ, tip 2260/2280/22110 PCIe 4.0 x4/x2 SSD podrška) (M2P_SB)

1. 3. 4 x SATA 6Gb/s konektora

Podrška za RAID 0, RAID 1, RAID 5 i RAID 10

Intel ® Optane™ Memory Ready
* Ubrzanje sistema sa Intel ® Optane™ memorijom može se omogućiti samo na M.2 konektorima koje podržava čipset.

• USB

Čipset:

1. 1. 1 x USB Type-C ® port sa podrškom za USB 3.2 Gen 2, dostupan preko internog USB zaglavlja

1. 2. 5 x USB 3.2 Gen 1 portova (3 porta na zadnjoj ploči, 2 porta dostupna preko internog USB zaglavlja)

1. 3. 1 x USB 2.0/1.1 port na zadnjoj ploči

Čipset+2 USB 2.0 čvorišta:

1. 4. 8 x USB 2.0/1.1 portova (4 porta na zadnjoj ploči, 4 porta dostupna preko internih USB zaglavlja)

• Interni I/O konektori

1. 1. 1 x 24-pinski ATX glavni konektor za napajanje

1. 2. 1 x 8-pinski ATX 12V konektor za napajanje

1. 3. 1 x CPU zaglavlje ventilatora

1. 4. 3 x zaglavlja sistemskih ventilatora

1. 5. 2 x adresabilna zaglavlja LED trake

1. 6. 2 x RGB LED traka zaglavlja

1. 7. 2 x M.2 utičnica 3 konektora

1. 8. 4 x SATA 6Gb/s konektora

1. 9. 1 x zaglavlje prednje ploče

1. 10. 1 x audio header prednje ploče

1. 11. 1 x USB Type-C ® zaglavlje, sa podrškom za USB 3.2 Gen 2

1. 12. 1 x USB 3.2 Gen 1 header

1. 13. 2 x USB 2.0/1.1 zaglavlja

1. 14. 1 x S/PDIF izlazno zaglavlje

1. 15. 2 x konektora za Thunderbolt™ dodatne kartice

1. 16. 1 x zaglavlje modula pouzdane platforme (samo za GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 modul)

1. 17. 1 x zaglavlje serijskog porta

1. 18. 1 x dugme za resetovanje

1. 19. 1 x Q-Flash Plus dugme

1. 20. 1 x reset džamper

1. 21. 1 x Clear CMOS kratkospojnik

＊Svi zaglavci ventilatora podliježu podršci za AIO_Pump, Pump i ventilator visokih performansi sa mogućnošću isporuke do 2A/12V @ 24W.

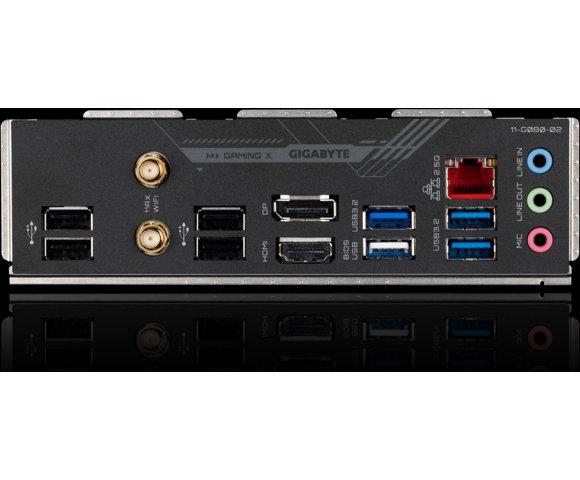

• Konektori zadnje ploče

1. 1. 3 x USB 3.2 Gen 1 porta

1. 2. 5 x USB 2.0/1.1 portova

1. 3. 1 x HDMI 2.1 port

1. 4. 1 x DisplayPort

1. 5. 1 x RJ-45 port

1. 6. 3 x audio utičnice

• I/O kontroler

1. 1. iTE ® I/O kontroler čip

• H/W Monitoring

1. 1. Detekcija napona

1. 2. Detekcija temperature

1. 3. Detekcija brzine ventilatora

1. 4. Upozorenje o kvaru ventilatora

1. 5. Kontrola brzine ventilatora
      * Da li je podržana funkcija kontrole brzine ventilatora zavisiće od ventilatora koji instalirate.

• BIOS

1. 1. 1 x 256 Mbit flash

1. 2. Upotreba licenciranog AMI UEFI BIOS-a

1. 3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

• Jedinstvene karakteristike

1. 1. Podrška za APP Center
      * Dostupne aplikacije u APP centru mogu se razlikovati u zavisnosti od modela matične ploče. Podržane funkcije svake aplikacije također mogu varirati ovisno o specifikacijama matične ploče.
      @BIOS
      EasyTune
      Fast Boot
      Game Boost
      ON/OFF Punjenje
      RGB Fusion
      Smart Backup
      System Information Viewer

1. 2. Podrška za Q-Flash Plus

1. 3. Podrška za Q-Flash

1. 4. Podrška za Xpress Install

• Softver u paketu

1. 1. Norton® Internet Security (OEM verzija)

1. 2. Softver za upravljanje LAN propusnošću

• Operativni sistem

1. 1. Podrška za Windows 11 64-bit

1. 2. Podrška za Windows 10 64-bit

• Form Factor

1. 1. Micro ATX Form Factor; 24,4 cm x 24,4 cm
